Вариант полной адаптации КО-120 120/2.1

КО-120 120/2.1 ( http://lens-club.ru/lenses/item/c_5452.html ) - светосильный кинопроекционный апланат. В силу своей схемы, имеет ряд интересных особенностей картинки при в целом неплохом ее качестве, обладает экстремальным значением относительного отверстия для такого фокусного.

Объеткив изначально не имеет ни фокусера, ни диафрагмы. Это накладывает серьезные ограничения его применения. И если фокусер еще можно сделать банально на коленке, то монтировать диафрагму гораздо сложнее - залинзовая "не торт", а внутрь родного корпуса некуда без урезания апертуры.

Поэтому для полноценной адаптации объектива (рассмотрим вариант адаптации для камер Canon) - т.е. монтажа фокусера и диафрагмы вместе с линзоблоком - требуется выполнить ряд действий:

1. Подобрать фокусер подходящего диаметра.

2. Подобрать диафрагму подхоящего размера - он должна быть не менее 46 мм в диаметре. Подойдут диафрагмы от осветительных приборов микросопов (мне удалось найти именно такую отдельно) - они, как правило, многолепестковые и с плавной регулировкой. Кроме того, такие диафрагмы разных диаметров продают на ebay и ali.

3. Спроектировать и изготовить на заказ детали линзоблока с учетом нобходимости монтажа диафрагмы внутрь. Не будем заниматься расчетами точного положения диафрагмы, а будем исходить из того, что она должна быть "где-то посередине" и из того, что нам как-то ее еще и монтировать удобно надо.

4. Привести детали в порядок (покрасить и т.д.), собрать объектив и примерить к камере для поиска точки бесконечности.

5. Прикрепить нужный хвостовик к фокусеру.

Ход работы

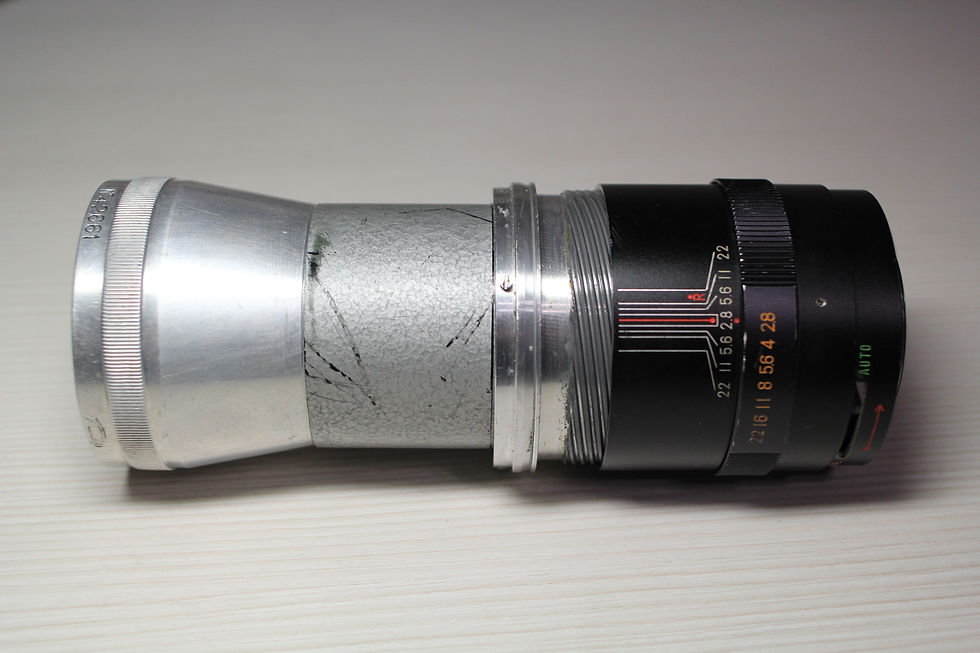

По первому пункту все довольно прозрачно. Я применил корпус безнадежно мертвого объектива Телеар-Н 200/3.5, который был полностью выпотрошен: оставлены только две подвижные детали геликоида, внутренный стакан фокусера изнутри зачищен от выпирающий деталей. Диаметр просвета - 55 мм.

*Стоит отметить, что не стоит ради самоделки гробить рабочий объектив - всегда можно найти убитого аналогичного японца в плесени или сделать фокусер на заказ (что хуже, дороже, но лучше, чем убивать рабочий объектив).

Вопросы могут возникать по третьему пункту - самый "творческий" этап работы.

Мне бы хотелось поделиться своим вариантом линзоблока. И да простят меня за небрежные чертежи, при черчении которых на госты было наплевано... Но токарь понял)

Фотографий по ходу дела не делал (никогда не думаешь, что может быть желательно), да и не требуется их особо - чертежи картину проясняют.

У меня он состоит из двух частей, которые соединяются в месте крепления диафрагмы.

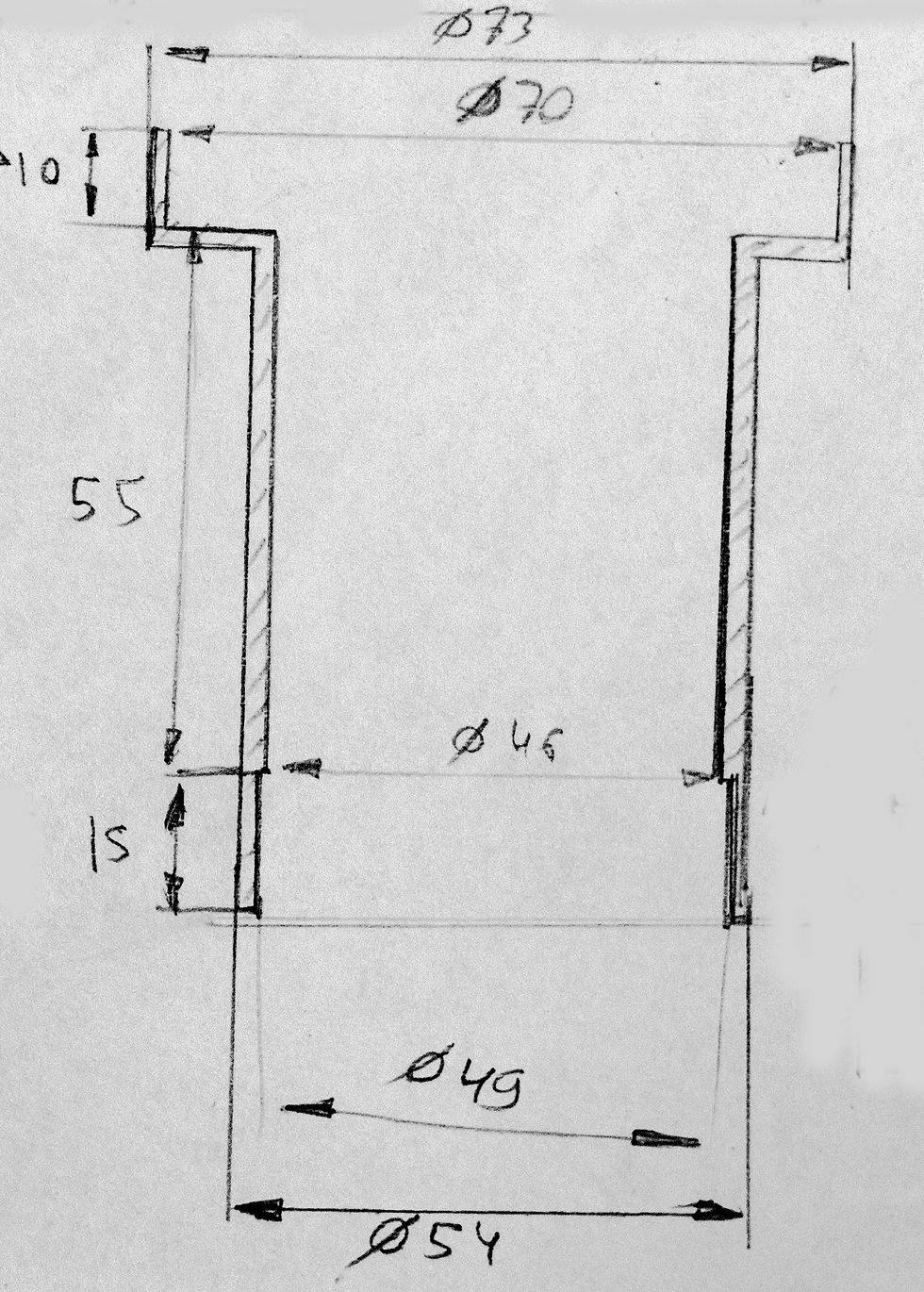

1. Первая деталь имеет расточенное место под заднюю линзу и расширение для крепления здоровой микроскопной диафрагмы:

Диаметр диафрагмы был целых 70 мм - такие они здоровые бывают. А ее просвет, если не ошибаюсь, был 53 мм.

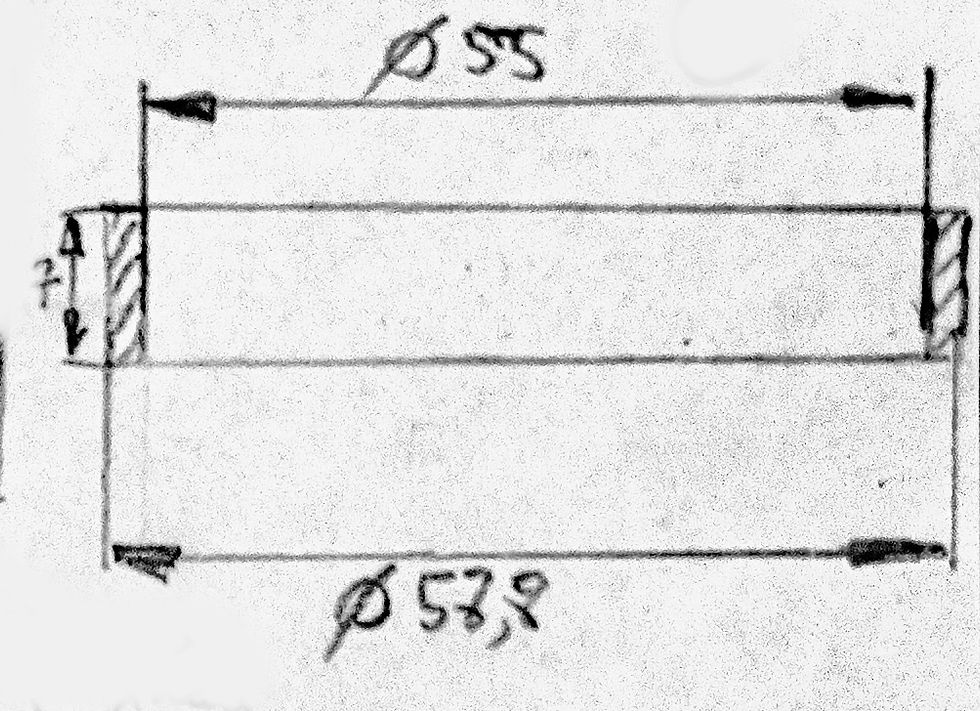

Задняя линза крепится при помощи прижимного колечка (его можно посадить на цианакрилат или на винты):

2. Вторая деталь содержит место под переднуюю динзу и расширения для соединения с дафрагменным узлом первой детали:

Длину юбки снизу для соединения с первой деталью стоило бы удлиннить на 2 мм (вместо 10 мм сделать 12 мм) - чтобы стык не было видно. Мой просчет.

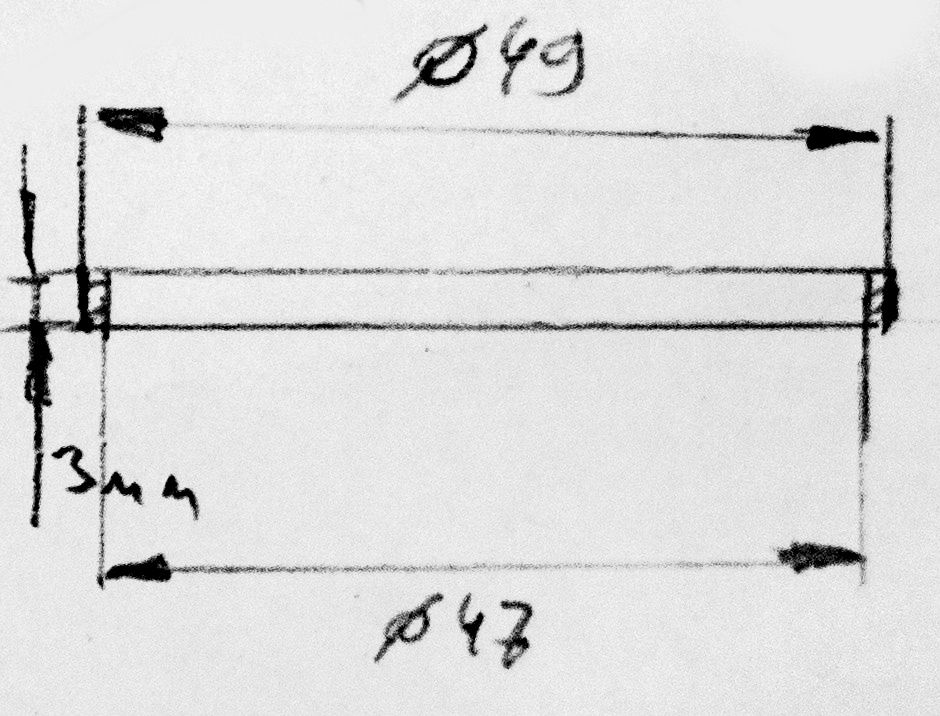

Передняя линза стопорится тоже колечком:

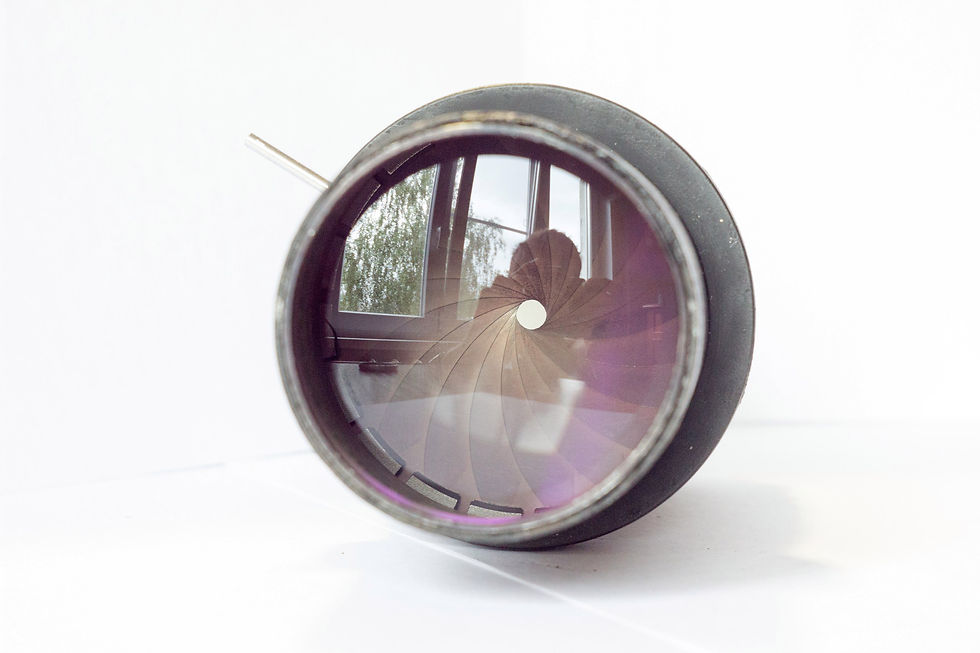

Далее примеряем диафрагму в ее место - определяем место для пропила, через который будет осуществляеться управление ею. И, собственно, делаем пропилы в первой и во второй деталях.

Конечно, можно было бы заморочиться с кольцом для диафрагмы, чтобы не было возможности попадания пыли... Но это я попробую в другой раз.

Изготовленные детали красим матовой черной краской внутри, глянцевой черной снаружи.

Собираем объектив - крепим диафрагму детали 1, устанавливаем линзы, крепим их кольцами, собираем две половинки вместе. Главное - не допустить попадания пыли и грязи внутрь, перед монтажом все окрашенные детали тщательно протрясти.

У меня половинки очень крепко сидят на трении - я решил оставить так, чтобы можно было, если что, добраться до нутра линзоблока.

Ну а дальше - линзоблок просто всталяется в телеаровский фокусер (вы же убрали из него все лишнее-выпирающее?), убеждаемся в наличии бесконечности (а ей деваться некуда...) и крепим нужный нам хвост к готовому объективу. Эпоксидка неплохо держит Canon EF)

Конечно, клей - не лучшая затея, но крепить там хвост (у меня это обычный М42-EOS переходник) винтами толком некуда.

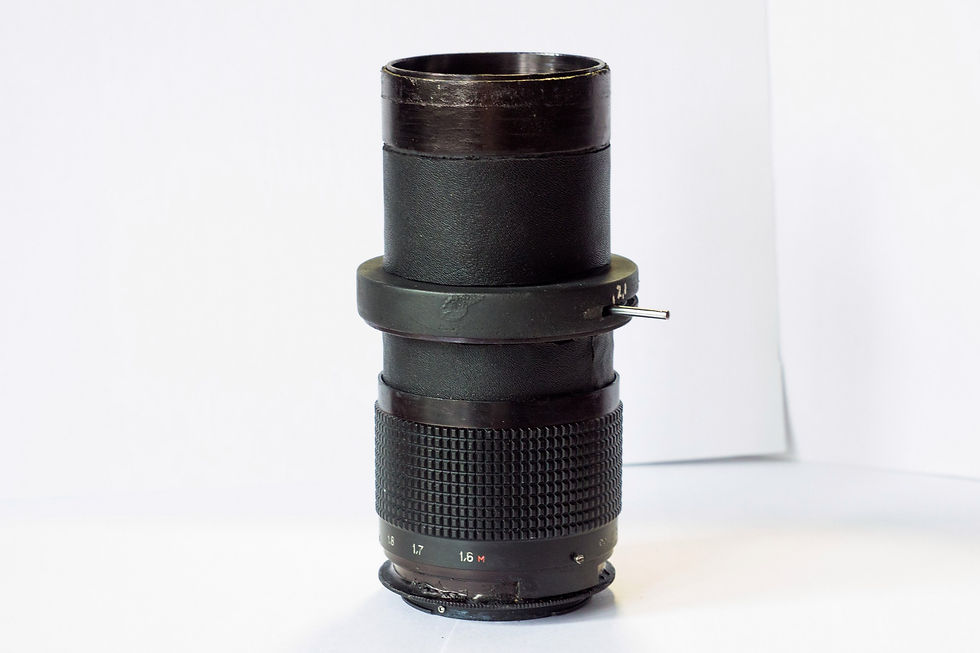

В конечном итоге объектив у меня получился вот такого вида:

Фокусер при полном обороте дает МДФ порядка полуметра, что дает возможность снимать макро. Диафрагма закрывается до ~F/16 (на самом деле - немного дальше F/16).

На вид объектив грубоват, зато в нем есть все нужные органы управления, а пользоваться им в целом оказалось вполне удобно.

Фотографии с объектива добавлены в карточку на сайте.

На этом - всё, благодарю за внимание!

Надеюсь, материал окажется полезным.

P.S. Мое участие в изготовлении данного объектива - пропил бурмашинкой паза для рычага диафрагмы. Так сказать, приложил руку к славному творению.

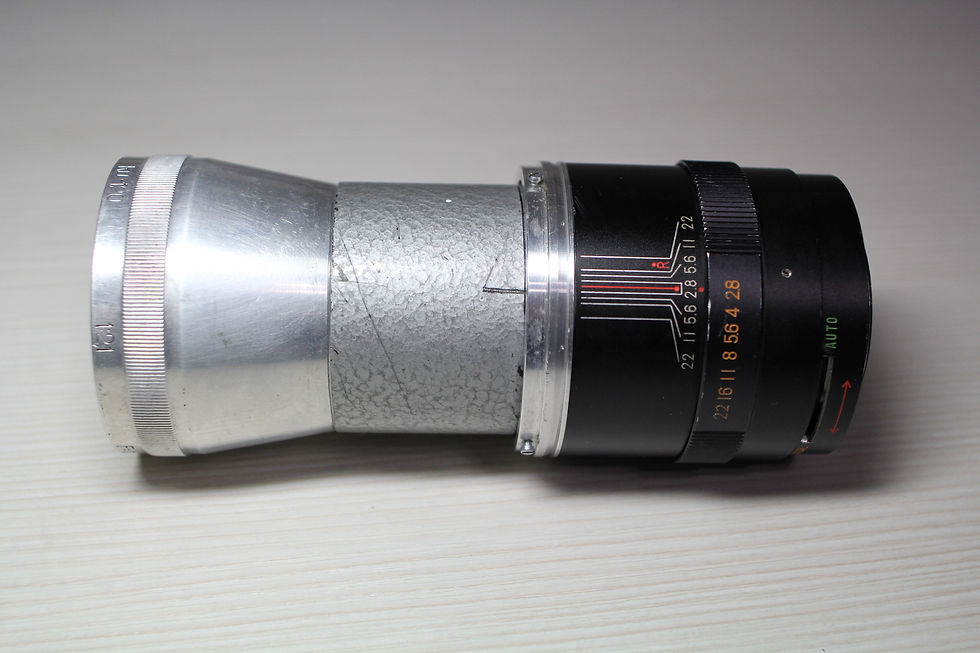

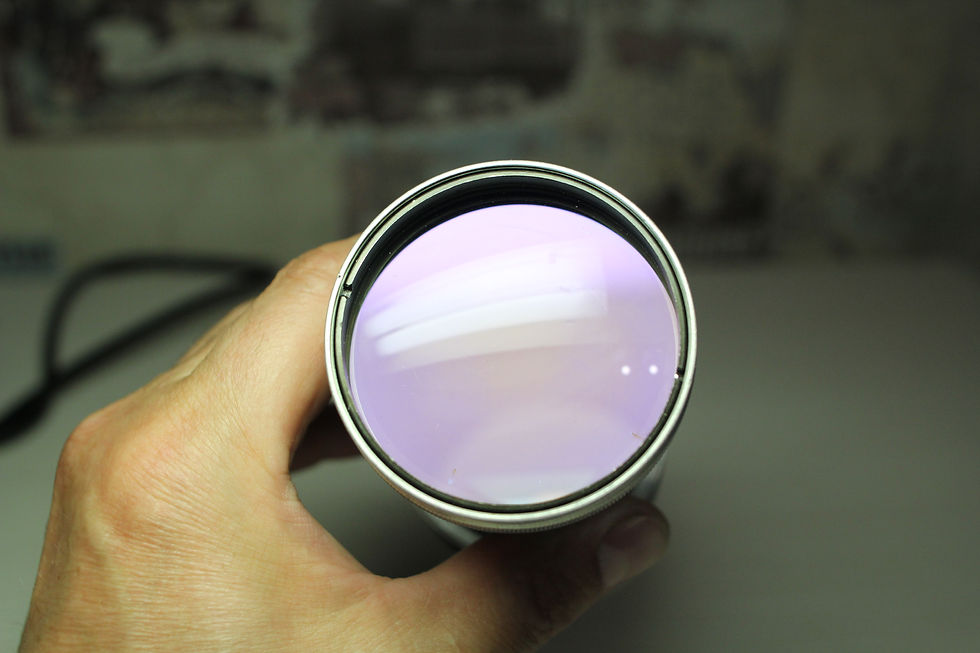

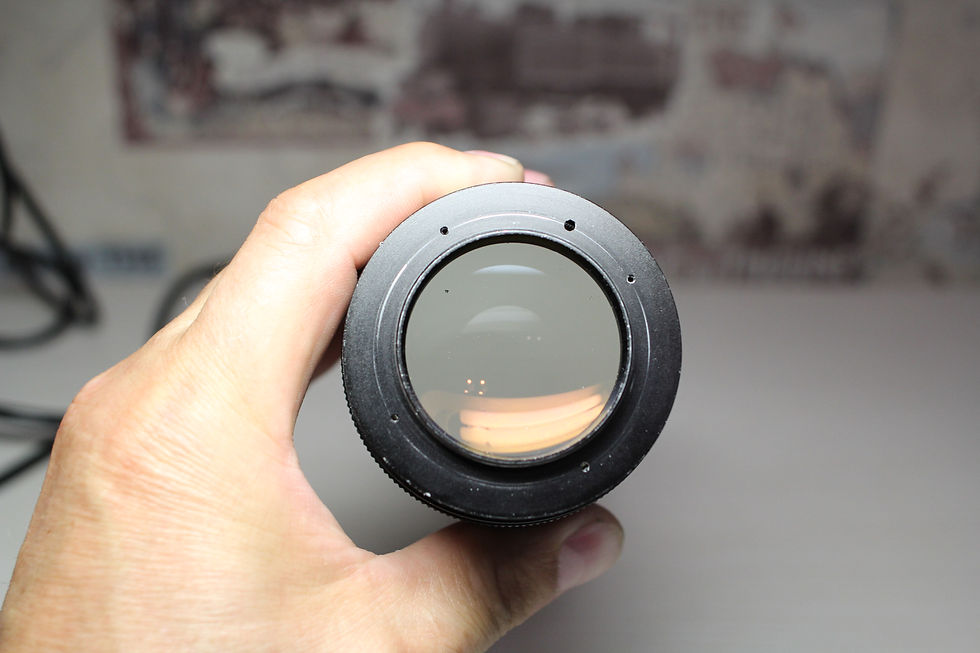

А вот собранный мной гибрид из немного другого КО-120 f2.1 № 42661 и геликоида от какого то китайского объектива. Точка бесконечности отработана, геликоид присутствует и фиксируется в крайней точке. Без диафрагмы. Резьба М42. Получился довольно светосильный объектив для такого фокусного расстояния. Можно легко сдвинуть для Nikon под точку бесконечности, у геликоида имеется три крепежные болтика и запас по рабочему отрезку.
