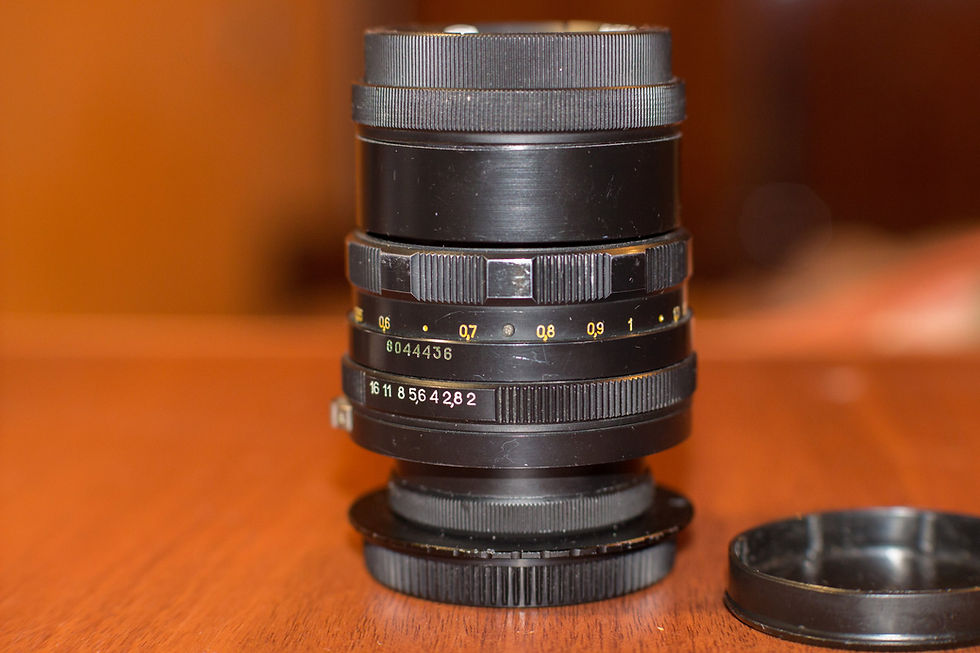

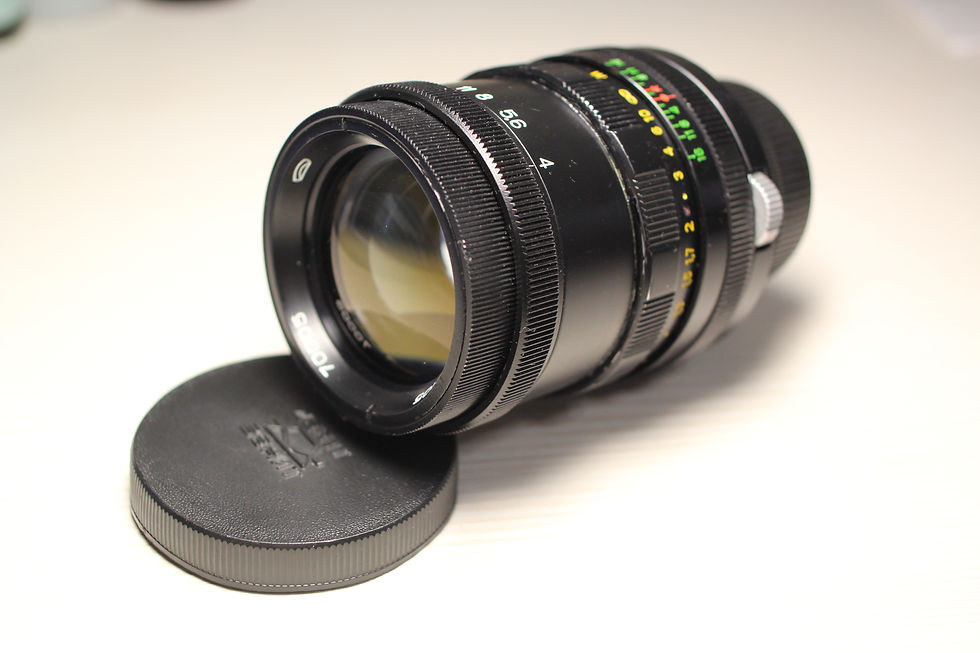

Мною изготовленный гибрид на основе статьи коллеги Эшмакова Родиона
Адаптация Вега-5У для использования в качестве съемочного объектива на ЦЗК
На днях мною был приобретен вдовесок маленький и доступный интересный объектив - Вега-5У от фотоувеличителя среднего формата.
Объектив интересен тем, что по паспорту имеет достаточно хорошее разрешение, а также тем, что создан по схеме Биометар, которая славится приятным рисунком. Именно поэтому этот объектив было решено переделать в съемочный, хотя бы чтобы проверить эту идею - как оно, снимать Вегой-5?
Доработка линзоблока
В своем первозданном виде объектив представляет собой линзоблок с резьбой крепления и диафрагмой. Фокусера у объектива нет - его предстояло найти.

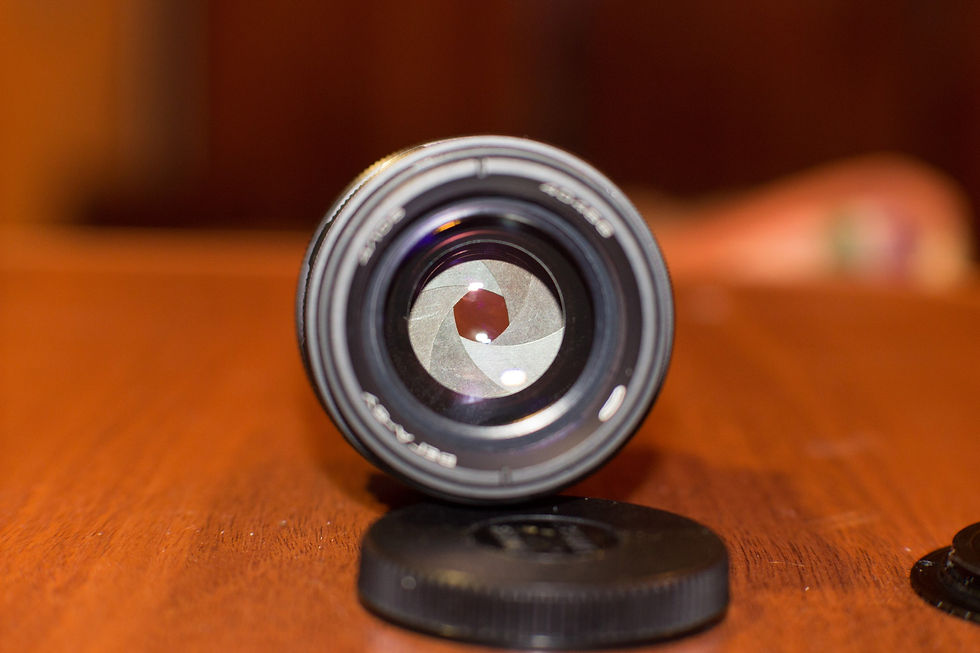

В процессе осмотра объектива был обнаружен тот факт, что лепестки диафрагмы у него на F/4 открыты не полностью. Потому возникла идея это исправить. Стоит отметить, что подобную вещь уже проделывал пользователь пиквик с данным объективом.
В итоге, объектив был полностью разобран. Для этого необходимо открутить три винтика у резьбы крепления (да простят меня за отсутсвие фотографий разборки, вспомнил про это уже после того, как все было сделано), открытить корпусное декоративное кольцо, выкрутить все винтики из кольца диафрагм и выкрутить само кольцо. Не потерять маленький шарик из трещотки!
После этого уже разбирается сам линзоблок - выкручиваются шлицевые гайки и достаются алюминиевые блины с линзами - удобно, практично, массово, хоть и дает разброс по качеству.
Остается корпус с диафрагмой. Внутри уберается тонкое черное гибкое прижимное колечко, снимается прижимное кольцо лепестков и сами лепестки. В оставшемся корпусе доступными способами увеличиваем длину паза, по которому ходит штырек, закрывающий диафрагму. Для открытия достаточно удлинить на 3-4 мм.
Потом все собирается в обратном порядке. Единственное, я убрал шарик трещотки и вставил туда прокладку из фольги, чтобы ход был туже - плавно закрывающаяся диафрагма мне нравится куда больше.
Нельзя сказать, что объектив стал светлее - выдержки при проверке не менялись. Однако кружок нерезкости стал абсолютно ровным, а был несколько "шестиугольным" из-за влияния формы прикрытой диафрагмы. Маленький перфекционист доволен!
P.S. В этом случае гораздо большую ценность представляет даже не дополнительное открытие диафрагмы, а, скорее, гораздо более необходимым является увеличение длины паза с целью возможности закрытия диафрагмы до F/16-F/32 вместо родных F/11. Это пригодится для макро. Впрочем, я для себя это не делал.
Подбор фокусера и монтаж в нем линзоблока
После того, как все махинации с самим объективом были проведены, встала задача подбора фокусера. У Вега-5У достаточно толстый "зад", потому просто так в распространенные 44-2 или 44м она не лезет, что говрить о еще более доступных И-61 и И-50. Потому была применена хитрость на грани разума.

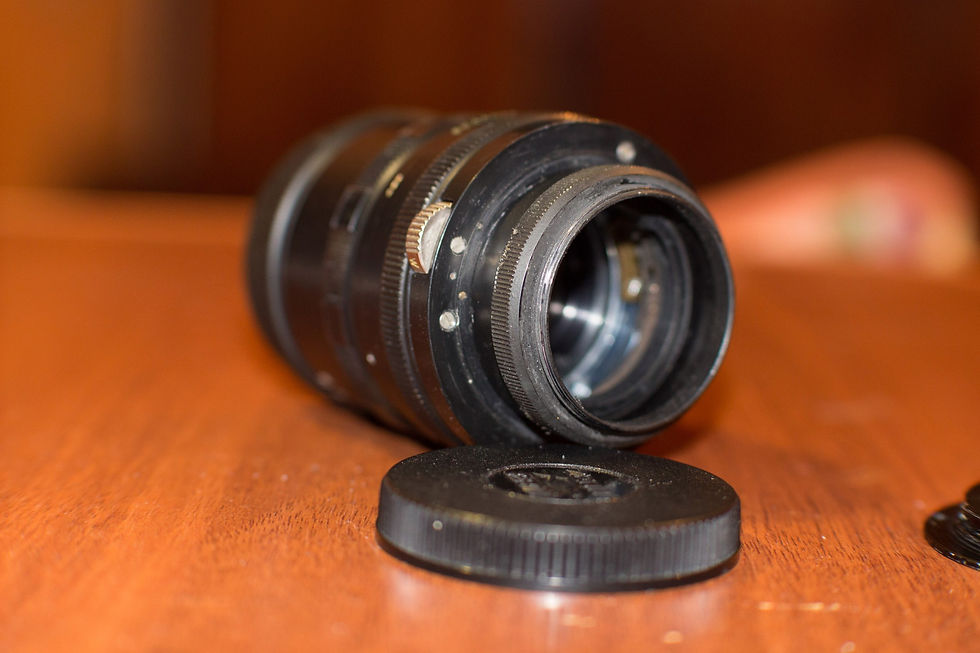

Был взят обычный валдайский Гелиос-44М без линз. Из него был выкинут весь линзоблок с диафрагмой. Остался только сам корпус и геликоид. Винт геликоида был перевернут вверх ногами, вытсавлен в крайнее закрученное положение (чтоб только не вылазил), к отверстиям в его нижней части родным же винтиком была прикручена деталь, позволяющая использовать кольцо фокусировки (не дающая свободно вращаться винту
геликоида):
Конечно же, для большей надежности необходимо засверлиться и укрепить эту деталь и вторым винтом. У меня пока осталось так, впоследствии доделаем.
Кроме того, крайне желательно воспользоваться и второй аналогичной деталью.
Когда с доработкой фокусера покончено, стоит примерить объектив в стакан геликоида и к камере (все далее описанное относится к камерам, совместимым по рабочему отрезку с М42). Стоит отметить, что будет сильный перебег за бесконечность. Поэтому следует на хвостовик Гелиоса с М42 прикрутить макрокольцо М42 14 мм. После повторной примерки будет обнаружен уже некоторый недобег до бесконечности. Тут делается следующее: у линзоблока Вега-5У откручивается декоративное кольцо с числами диафрагм и стачивается в том месте, где числа на 2-4 мм. Потом снова закручивается и проверяется бесконечность. Таки да, она есть )
После этого остается лишь "нарастить" линзоблок Вега-5У до нужного диаметра, чтобы он вплотную входил в стакан геликоида. Я сделал это с помощью "гетинакса" - быстро и удобно. Стоит помнить, что "нарастить" крайне необходимо равномерно, чтобы линзоблок не перекосило.
Далее капелькой суперклея точно подогнанный к фокусеру линзоблок крепится в нем - и объектив готов к применению!
Единственное, следует тщательно любым способом зачернить (матовой) все внутренности, что находятся позади задней линзы объектива - для повышения контраста.
Теперь объектив можно и потестировать...
Сравнение резкости на F/4 у Вега-5У с другими объективами на F/4 (92/2 и Юпитер-11)

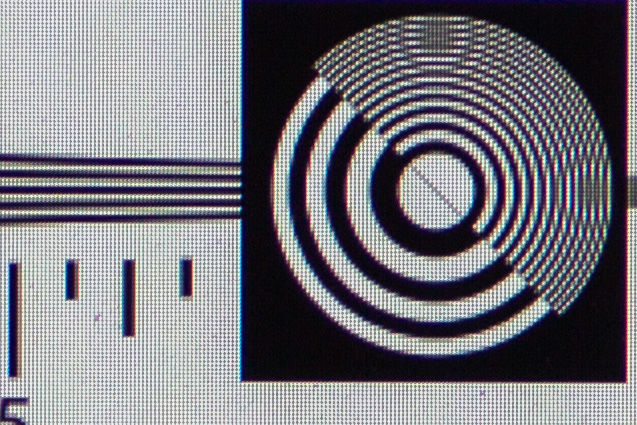

На расстоянии ~2 м производилась съемка миры в LiveView с экрана монитора 15". Делалось несколько дублей при разных фокусах, чтобы избежать смазов и точно попасть в фокус.
Вега-5У, 105 мм F/4:
Юпитер-11, 135 мм F/4:
Проекционный 92/2, диафрагмированный до F/4:
Исходя из результатов сравнения, можно отметить, что Вега-5У преставляет собой вполне резкий объектив с хорошо исправленными аберрациями. Это позволяет применять его в макросъемке и как маленький повседневный телевичок.
Выводы
Вега-5У - доступный объектив с весьма неплохими оптическими свойствами, довольно просто переделывается для использования на зеркальных камерах.
В ходе адаптации необходимо не только поработаь над фокусером, необходима и некоторая модификация самого исходного объектива.
Переделка. описанная в статье, имеет некоторые недостатки, например - следует повысить надежность геликоида, применить вторую деталь-ограничитель вращения, применить для них крепление двумя винтами. Кроме того ,существенным недостатком является большая МДФ - порядка 1.7-2 м, скорее всего, это удастся преодолеть увеличением хода кольца фокусировки.
На этом статья завершается, благодарю за прочтение!
Автор: Rudzil 21.01.2016 21:45:45
